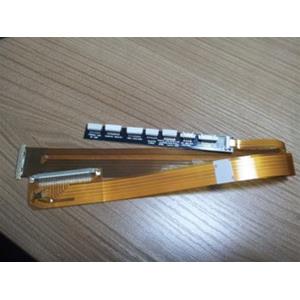

Cavo convertitore da 40pin LED a 30pin LCD CCFL per Display da 15.6"

Permette di montare un display di tipo LED su vecchi notebook dotati di display LCD.

Descrizione:

• Cavo convertitore 100% nuovo di zecca e di alta qualità da 40 pin a 30 pin
• Coverter da schermo LED a schermo LCD
• Con IC e possiede una forte compatibilità
• Quasi adatto a tutti gli schermi da 15,6"
• Funziona con: HP OQ60, HP 621, HP 860, HP 4520, HP DV6, HP DV9, HP CQ60, HP G60, Acer 5516, Acer 5735, Acer 5737, Acer 5738, Acer 5552, Acer 5734Z, Asus K52C, Sony 7184, Sony NW20, Dell 1545, Samsung R516, Samsung R517, Toshiba 1500, Toshiba A130, Toshiba A135, Toshiba A136, Toshiba L455, Toshiba L505 e così via

La confezione include:

• 1 X Cavo convertitore schermo

Con cosa sono compatibili le porte da A a G? UN TOSHIBA L505 HP 4520

Il cavo del laptop ha un connettore a 6 pin mentre la porta ha un connettore a 7 pin, quindi come fare? Ok, inserisci il cavo nel lato più a sinistra del foro (inserisci dove punta la freccia). HP4520 può essere inserito in un modo molto normale.

• B SAMSUNG R522/R529
• C SOMMA R516/R517
• D DELL 1545/A860
• E SONY 7184 NW20EF
• F TOSHIBA A130/A135/L455
• ACER 5552/5516/5734Z
• HP621 LENOVO G555 (i dati della password del laptop devono essere masterizzati (input) nei nostri prodotti prima che i prodotti vengano utilizzati in questo modello di laptop)
• G HP G60/DV6 ASUS K52C
• H HP CQ60/ACER 5735

2. Introduzione

Prima di utilizzare i nostri prodotti, è necessario rimuovere lo schermo originale e l'inverter (barra ad alta tensione) dal laptop. In secondo luogo, collega il LED da 15,6 "con il nostro convertitore, nel frattempo, il cavo del laptop dovrebbe essere collegato al connettore del nostro convertitore (ogni pin su questo connettore rimane a 1 mm di distanza dal successivo). Terzo, collega la posizione in cui l'inverter una volta collegato con la porta sulla scheda PCB del nostro convertitore. Puoi leggere i modelli di laptop compatibili scritti sulla scheda mentre li colleghi. Quindi, congratulazioni, ora puoi usare il tuo laptop.

3. Istruzioni

Fissare i cavi all'interno del laptop evitando cortocircuiti. In particolare, c'è una tensione di 5-21 V CC su alcuni pin della scheda PCB quando il laptop funziona.

Il cavo FPC giallo può essere piegato come richiesto senza danneggiarne l'utilizzo. Ma piegare ripetutamente il cavo avanti e indietro non è raccomandato poiché avrà un impatto negativo sul circuito del convertitore.

Se vedi solo uno schermo nero senza immagine o non puoi passare al sistema operativo dopo aver collegato lo schermo all'elettricità, significa che devi inserire i dati del laptop nel convertitore. I nostri prodotti possono essere masterizzati direttamente con i dati della password senza fare lo stesso con lo schermo LED.

I nostri prodotti supportano ampiamente il lavoro di tutti i modelli di dispositivi per la masterizzazione di password. In particolare, possiamo evitare problemi e danni quando si esegue il lavoro di masterizzazione su CHIMEI N156BGE.

I dati della password Dell sono già stati preimpostati nei nostri prodotti. E molte schede madri possono funzionare direttamente senza leggere il numero di serie della password.
